Plataformas para turbinas eólicas offshore flutuantes

As plataformas de alta qualidade para turbinas eólicas offshore flutuantes da LWY Steel Structure são soluções estruturais de aço robustas de nível marítimo, projetadas para ambientes operacionais severos em mar aberto. Construídas com aço resistente à corrosão de alta resistência e design estrutural hidrodinâmico otimizado, as plataformas oferecem excelente estabilidade, resistência ao vento e às ondas e desempenho antifadiga sob condições marítimas complexas.

Integrando tecnologias antiferrugem, anticorrosão e de reforço sísmico, nossas plataformas eólicas offshore suportam a operação estável de longo prazo de turbinas eólicas flutuantes, resistindo efetivamente ao impacto das correntes oceânicas, à forte vibração do vento e à erosão da água do mar. Adaptadas para projetos de energia renovável offshore, essas plataformas de aço direto da fábrica apresentam alta segurança estrutural, longa vida útil e especificações estruturais personalizáveis, atendendo a rígidos padrões internacionais de engenharia naval e construção de energia eólica offshore.

Especificações do produto

Desafios do ambiente marinho

Corrosão por spray salino

As cargas atmosféricas de sal em zonas offshore são classificadas como C5-M, a categoria de corrosão mais severa na ISO 9223. O aço pintado simples falha em poucos anos; plataformas para turbinas eólicas offshore flutuantes exigem proteção em camadas desde o início.

Carregamento de Ondas e Fadiga

As estruturas flutuantes nunca param de se mover. Cargas cíclicas provenientes de ondas, vento e operação de turbinas criam tensões de fadiga que exigem qualidade de solda e projeto detalhado muito acima dos padrões de construção.

Restrições de acesso e manutenção

A repintura de uma plataforma a 20 km da costa é medida em dias de embarcação e janelas meteorológicas. A proteção contra corrosão aplicada na fábrica deve ser a proteção duradoura.

Materiais e proteção contra corrosão

Classes de aço

as plataformas para turbinas eólicas offshore flutuantes são fabricadas em aço estrutural Q355B/Q355D, S355 ou equivalente de grau marítimo com propriedades de impacto certificadas para serviço em baixa temperatura, de acordo com a especificação do projeto.

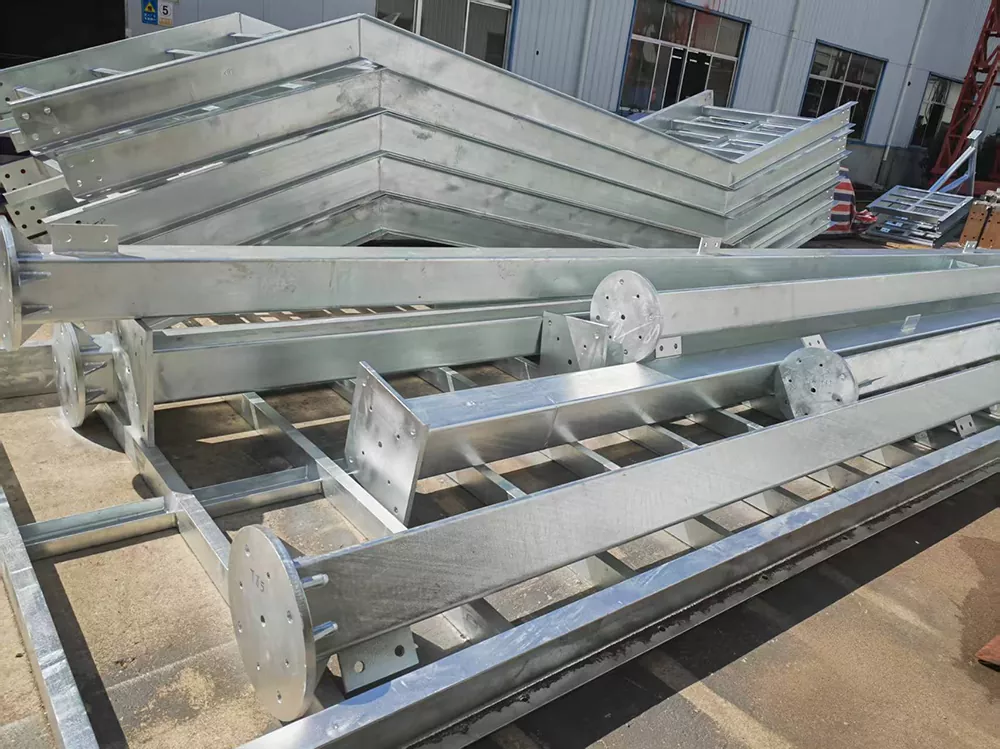

Galvanização por imersão a quente

Plataformas e passarelas menores são galvanizadas por imersão a quente de acordo com a norma ISO 1461 com uma espessura mínima de zinco de 85 μm, proporcionando décadas de proteção livre de manutenção no ar marinho.

Sistemas de Revestimento

Grandes estruturas primárias recebem sistema de pintura marítima: primer rico em zinco, intermediário epóxi e acabamento poliuretano ou polissiloxano, aplicado por pulverização airless após jateamento Sa 2.5.

Interface de proteção catódica

Os componentes que se conectam a estruturas submersas são detalhados para compatibilidade com ânodos de sacrifício e sistemas de corrente impressa, incluindo ânodos soldáveis ​​quando especificado.

Qualidade de fabricação e soldagem

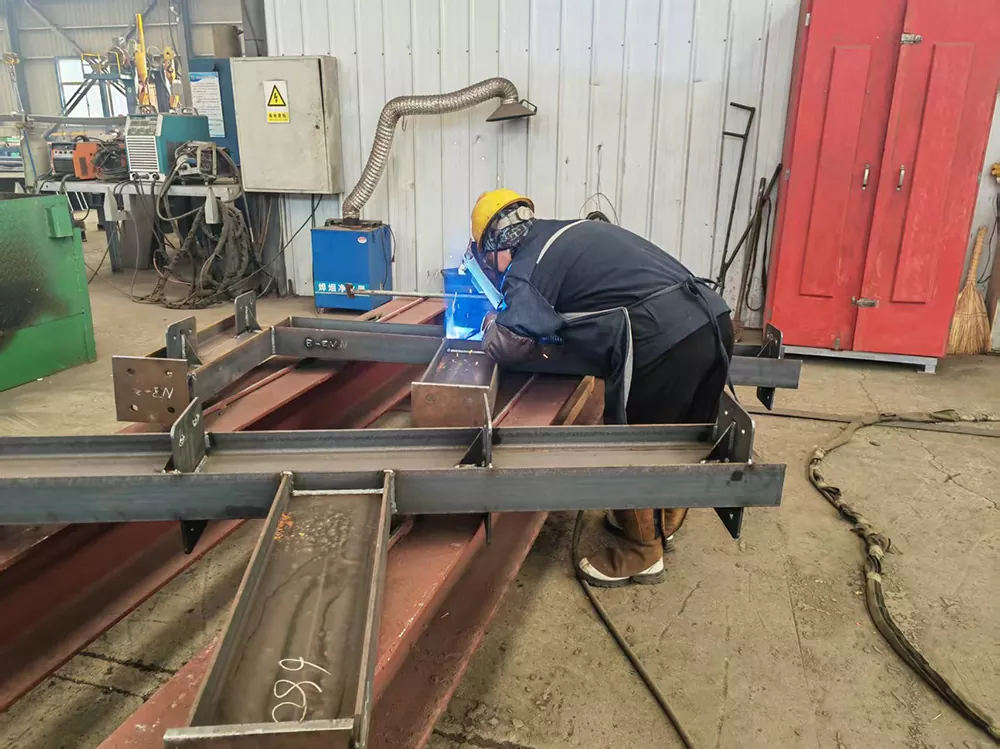

Soldagem

Todas as soldas são executadas por soldadores certificados conforme EN ISO 9606 ou AWS D1.1, com procedimentos de soldagem qualificados antes da produção.

Testes Não Destrutivos

As soldas de topo em membros primários são 100% inspecionadas por ultrassom ou radiografia; as soldas de ângulo são verificadas por partículas magnéticas com base em amostragem acordada com o cliente.

Controle Dimensional

Os gabaritos de fabricação e os acessórios de verificação mantêm dimensões críticas, como espaçamento entre grupos de parafusos e planicidade do flange, dentro de tolerâncias restritas, de modo que a montagem offshore ocorre sem retrabalho em campo.

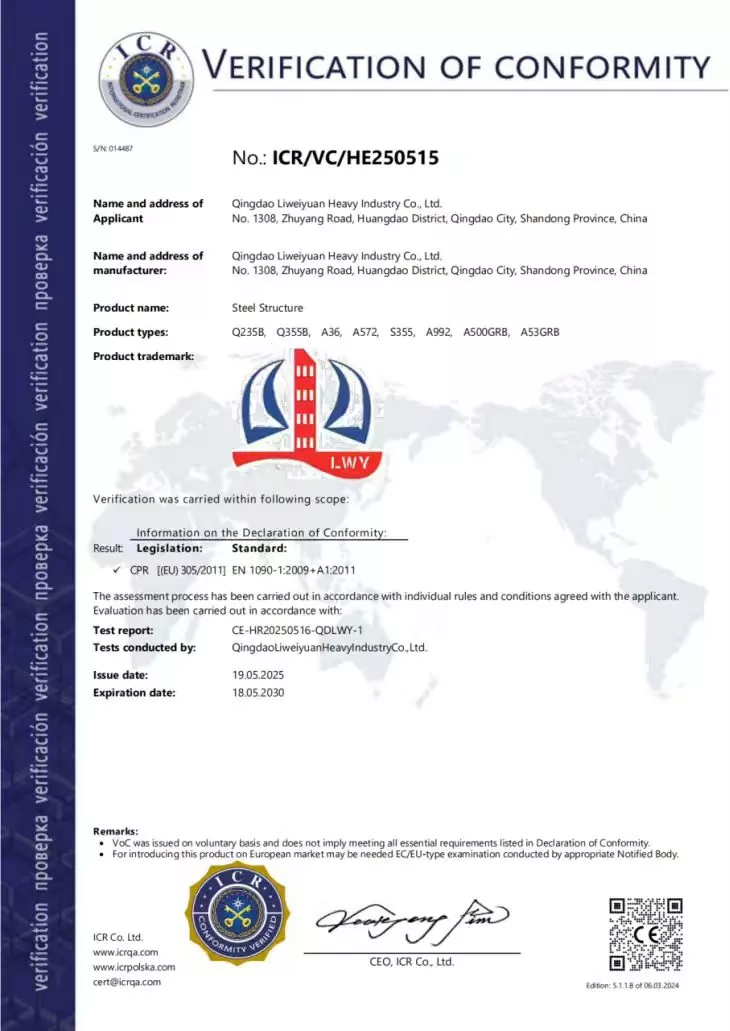

Certificações e padrões de qualidade

Aplicativos

A LWY Steel Structure fabrica plataformas para turbinas eólicas offshore flutuantes e componentes relacionados para:

1. Plataformas de serviço e manutenção de turbinas

2. Plataformas de transição entre torre e casco flutuante

3. Passarelas de acesso, patamares e conjuntos de guarda-corpos

4. Estruturas de suporte de equipamentos para sistemas de amarração e controle

5. Estruturas de suporte de heliponto e pedestal de guindaste (sob consulta)

Perguntas frequentes

Q1: Quais tipos de aço você usa para plataformas de turbinas eólicas offshore flutuantes?

A1: Equivalentes Q355B/Q355D, S355 ou A572 com propriedades certificadas de impacto em baixa temperatura, selecionadas de acordo com a base de design do projeto. Certificados de materiais são fornecidos para cada placa e seção.

Q2: Como é aplicada a proteção contra corrosão?

A2: As superfícies são jateadas até Sa 2.5 e depois revestidas com um sistema marítimo de primer rico em zinco, intermediário epóxi e acabamento de poliuretano, ou galvanizadas por imersão a quente conforme ISO 1461 para componentes menores. A espessura total do sistema normalmente excede 240 μm.

Q3: Você consegue atender aos requisitos da sociedade de classes?

A3: Nosso sistema de fabricação e controle de qualidade está alinhado com as práticas DNV, ABS e CCS, e trabalhamos de acordo com os requisitos de soldagem e END que seu projeto especifica. A pesquisa de terceiros é bem-vinda em qualquer estágio.

Q4: Qual é a sua capacidade de entrega de componentes offshore?

A4: As plataformas para turbinas eólicas offshore flutuantes são produzidas em nossa fábrica em Qingdao, que tem uma capacidade de processamento anual de mais de 20.000 toneladas de componentes de aço e fica a 36 km do porto de Qingdao, portanto, grandes lotes offshore são enviados com eficiência por mar.

Q5: Você fornece suporte de instalação?

A5: Fornecemos desenhos de montagem, planos de elevação e mapas de solda, e nossos engenheiros apoiam a montagem offshore por orientação remota ou supervisão no local, conforme necessário.
