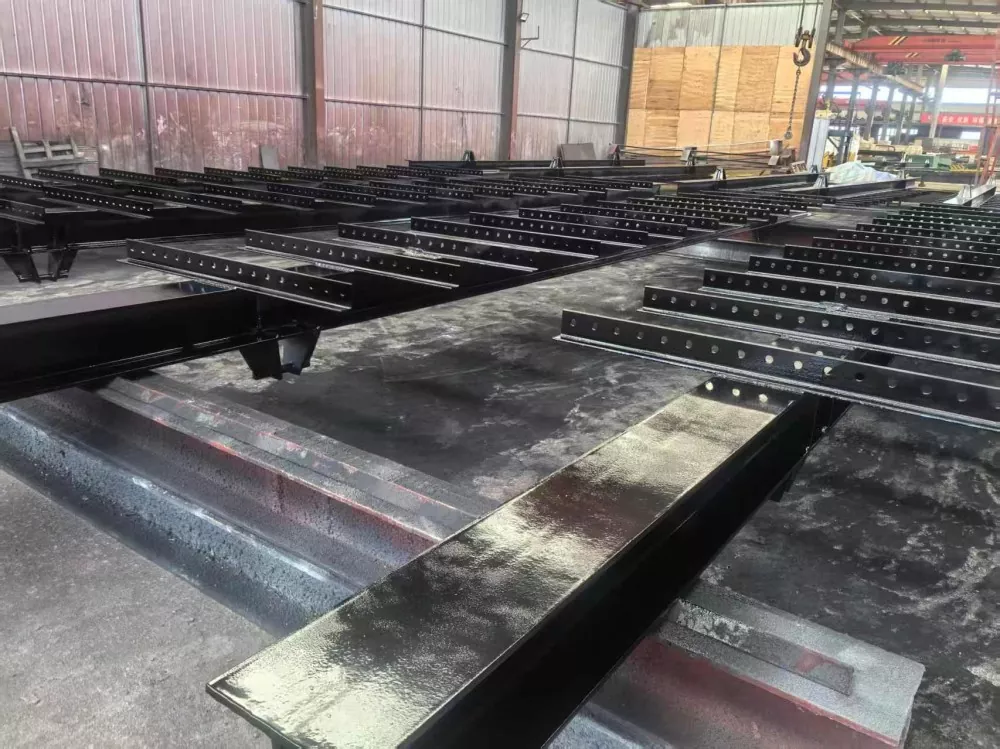

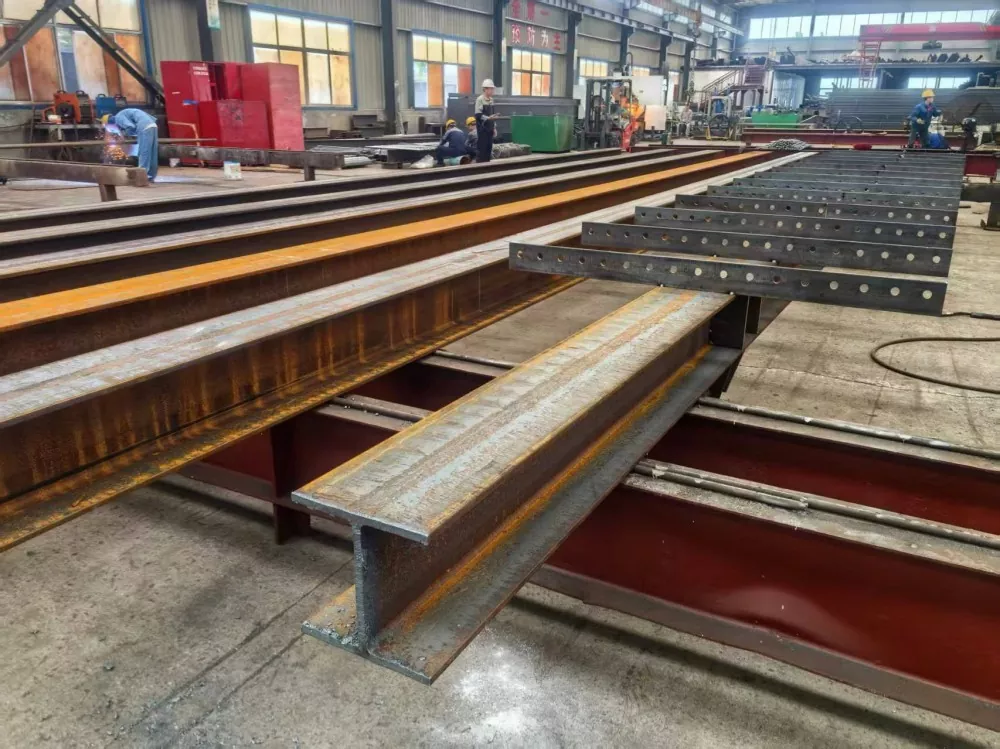

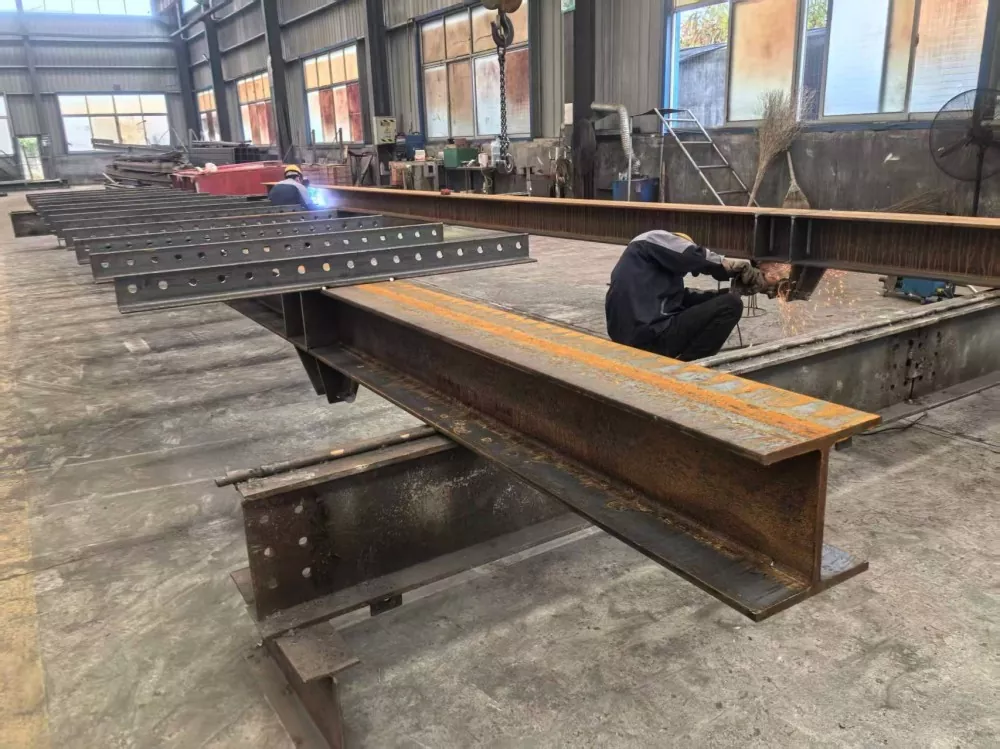

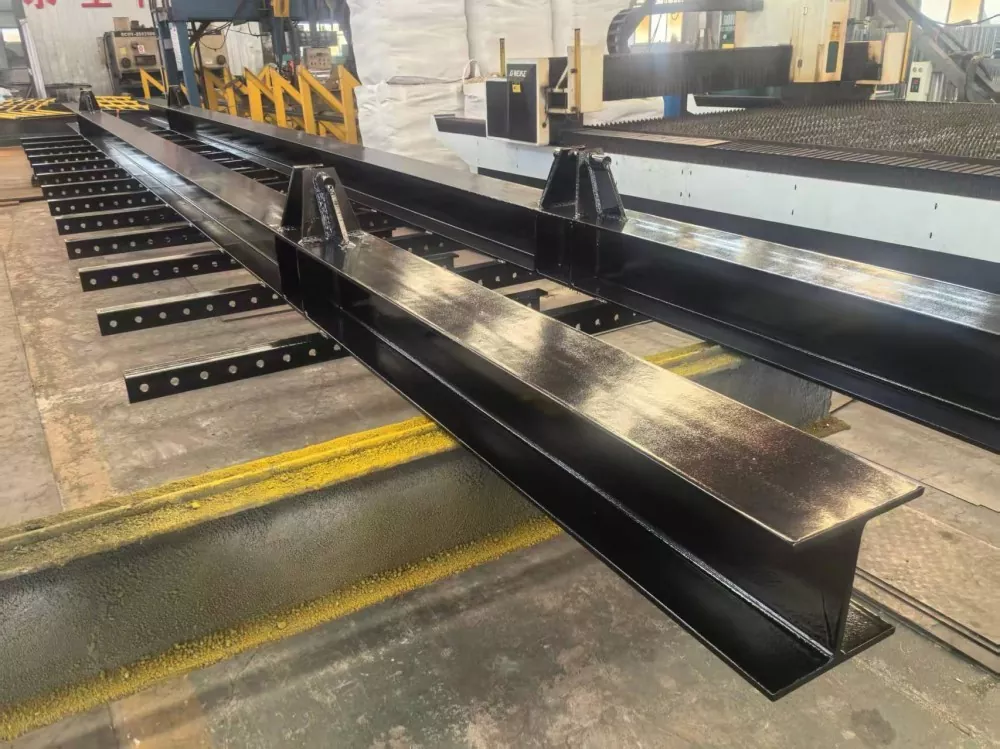

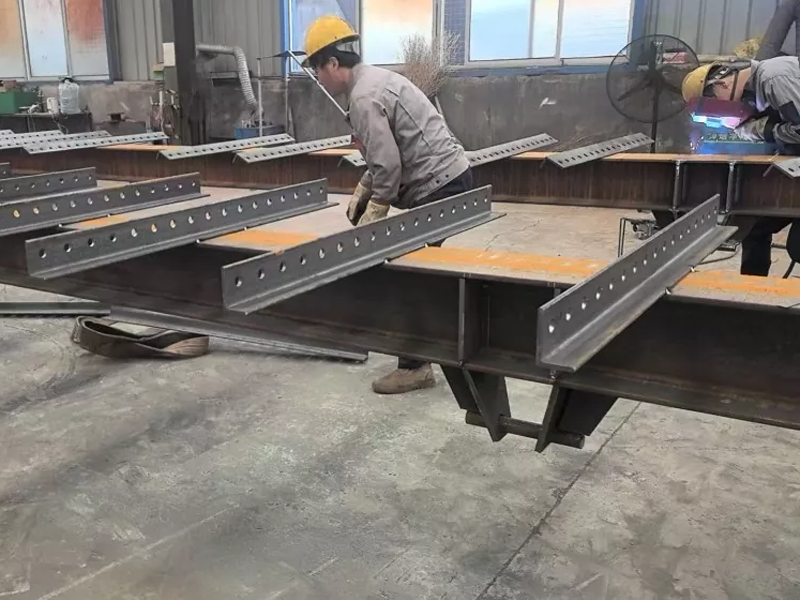

As ferramentas de elevação de estruturas de aço são fabricadas pela Liweiyuan, um fabricante profissional de estruturas de aço na China. Usamos artesanato requintado e matérias-primas de alta qualidade. Você pode comprar nossos produtos com confiança, pois vendemos diretamente da fábrica.
1. Capacidade de carga da ferramenta de elevação
Com base no peso dos componentes da estrutura de aço (5-50 toneladas), a carga nominal da ferramenta de elevação é determinada como não inferior a 60 toneladas, com fator de segurança ≥ 3,5. O material utilizado é o aço de baixa liga Q355B com limite de escoamento ≥ 345 MPa.
2. Forma Estrutural
É utilizada uma estrutura de pórtico com duplo ponto de elevação, com comprimento de viga principal ajustável de 11,5 m. O aço angular 80 * 80Q355B é usado nos nós de elevação da ferramenta, com nervuras de reforço de 16 mm de espessura adicionadas nos nós.
3. Método de conexão
As alças de elevação são projetadas como uma estrutura de placa dupla com abertura de 50 mm e espessura de 20 mm. A soldagem de penetração total é utilizada na viga (grau de solda 2), com altura da perna de solda ≥ 12mm.
1. Especificações principais dos materiais
○ Viga transversal: aço H300×200×8×12
○ Nó de suspensão da ferramenta: aço angular 80 * 80 Q355B
○ Alça de elevação: cortada a laser em chapa de aço Q355B com 20 mm de espessura
2. Tecnologia de Processamento
○ Corte: corte a laser CNC, rugosidade da superfície de corte Ra ≤ 25μm
○ Soldagem: soldagem com proteção de gás CO₂, fio de soldagem ER50-6, preservação do calor pós-soldagem a 200°C para alívio de tensão
○ Tratamento Térmico: As alças de elevação passam por tratamento de têmpera e revenido (dureza HB 200-230)
1. Mecanismo de viga transversal ajustável
· A junta telescópica adota uma estrutura aninhada com faixa de ajuste de 500mm. É equipado com três conjuntos de furos para pinos de localização (16 mm de diâmetro) e pinos de localização de aço 45# (com pinos anti-queda).
· As superfícies de contato deslizantes são lubrificadas com graxa MoS₂ e a folga é controlada entre 0,5-1 mm.
2. Conjunto da alça de elevação
· Espaçamento de 80 mm entre placas de suporte, rolamento de rolo de agulhas de Φ55 mm integrado (modelo NA4911), assento do rolamento e ajuste de interferência de suporte (H7/R6)
· Pino de 40CrNiMoA, 50mm de diâmetro, cromado (0,05mm de espessura)
3. Pernas de apoio antiderrapantes
· Uma placa de suporte retangular de 200×200×20mm é instalada na parte inferior, com dentes antiderrapantes fresados na superfície (profundidade dos dentes 2mm, espaçamento 5mm).
· A altura da perna de apoio pode ser ajustada com um parafuso de ajuste M42 (faixa de ajuste ±50mm).
1. Inspeção de solda
Todas as soldas principais passam por 100% de testes de penetração (PT) e as juntas em T passam por 20% de testes de ultrassom (UT), passando pelo Nível I.
Desvio dimensional das pernas de solda de filete ≤ ±1,5mm, desvio de retilineidade ≤2mm/m.
2. Tolerâncias Dimensionais
○ Desvio de comprimento total do feixe: ± 3 mm
○ Desvio de espaçamento do ponto de levantamento: ± 2 mm
○ Verticalidade geral: ≤1,5 mm/m
3. Teste de desempenho
○ Teste de carga nominal: Carga estática de 1,25 vezes a carga nominal por 1 hora, deformação permanente ≤0,1%.
○ Teste de carga dinâmica: Carga cíclica de 1,1 vezes a carga nominal por 50 segundos. 0 vezes (frequência 0,5 Hz)
1. Dispositivo de proteção contra sobrecarga (modelo XZ-100, precisão ±2%) instalado, desligando automaticamente o circuito de elevação se a sobrecarga exceder 10%.
2. O sistema de alarme sonoro e luminoso (tensão operacional DC24V) está instalado, soando um alarme quando a pré-carga do parafuso cai 15%.
3. Todas as partes móveis expostas são equipadas com malha de proteção (tamanho da malha ≤ 20mm), tecida com fio de aço trefilado a frio de Φ4mm.
1. Inspeção de matéria-prima → Corte a laser CNC → Usinagem (fresagem, perfuração) → Soldagem → Tratamento térmico pós-soldagem → Endireitamento → Montagem → Polimento → Tratamento de superfície (jateamento de areia até grau Sa2.5, primer rico em epóxi zinco 80μm + acabamento de borracha clorada 60μm).
2. Principais pontos de controle do processo: monitoramento da deformação da soldagem (usando fixação rígida e método de deformação reversa), teste de torque de pré-carga do parafuso (de acordo com as especificações GB/T 1231 devem ser seguidos, com o coeficiente de torque controlado dentro de 0,11-0,15.
1. Fornece desenhos de projeto completos (incluindo modelos CAD 3D), garantia de material e relatório de tratamento térmico.
2. O relatório de inspeção de terceiros deve incluir: registros de testes de propriedades mecânicas, diagramas de testes não destrutivos e relatórios de inspeção dimensional.
3. Anexe um Manual do Usuário e de Manutenção (incluindo um catálogo de peças, gráfico do ciclo de lubrificação e guia comum de solução de problemas).
1. Antes de cada uso, inspecione: a condição dos pinos de localização, rachaduras de solda, aumento de temperatura do rolamento (≤40°C) e eficácia do sistema de alarme.
2. A sobrecarga é estritamente proibida. A faixa de temperatura operacional é de -20°C a 60°C e a velocidade máxima do vento não excede 12 m/s.
3. Manutenção Regular: Realize uma inspeção abrangente a cada 50 içamentos ou a cada três meses e realize uma calibração de carga anualmente.
IX. Qualidade de projeto de estrutura de aço Liweiyuan
Liweiyuan Steel Structure é um fabricante líder de vários produtos de estrutura de aço e produtos de metal na China. Podemos personalizar várias soluções de produtos metálicos e fornecer aos clientes produtos de estrutura de aço e produtos metálicos de alta qualidade e baixo custo. Podemos fornecer aos clientes materiais e projetos de estruturas de aço que atendam aos padrões nacionais e regionais, incluindo os dos EUA e da Europa.
1. O que acontece se surgir um problema de qualidade do produto?
Se recebermos feedback de qualidade, prometemos responder dentro de 24 horas e fornecer uma solução dentro de 48 horas. Se o problema for nossa culpa, podemos fornecer retrabalho gratuito, reenvio agilizado (custos de envio cobertos por nós) ou compensação conforme contrato, dependendo da necessidade do cliente.
2. Como garantimos uma qualidade consistente do produto? Temos um processo abrangente de inspeção de qualidade?
Nossa empresa é certificada pela ISO9001-2016 e implementa três níveis de inspeção de qualidade: composição do aço e testes de resistência antes da chegada das matérias-primas; O pessoal do QC realiza inspeções e registra totalmente cada processo de produção; e os dados de teste são totalmente arquivados para facilitar o acesso dos clientes.
3. Nossos produtos de estrutura de aço atendem aos padrões de entrada de nosso mercado-alvo?
Nossas ferramentas de elevação de estruturas de aço Liweiyuan são certificadas pela CE (padrão EN1090), garantindo a conformidade com os requisitos de segurança, proteção ambiental e eficiência energética da UE. Relatórios de teste completos estão disponíveis.
4. Qual é o prazo de entrega?
O prazo de entrega depende do tamanho e número de edifícios. Geralmente, a entrega ocorre em até 30 dias após o recebimento do pagamento. Envios parciais são permitidos para pedidos grandes.
5. Vocês fornecem serviços de instalação?
Forneceremos desenhos de construção e manuais detalhados para ajudá-lo a construir e instalar o edifício passo a passo.
